Exemplo - Sensor de luz com LDR

Nesse exemplo vamos ler um sensor LDR usando a entrada analógica. Será exibido um exemplo de funcionamento de uma fotocélula, onde ao escurecer será aceso o LED, como acontece na luz da rua.

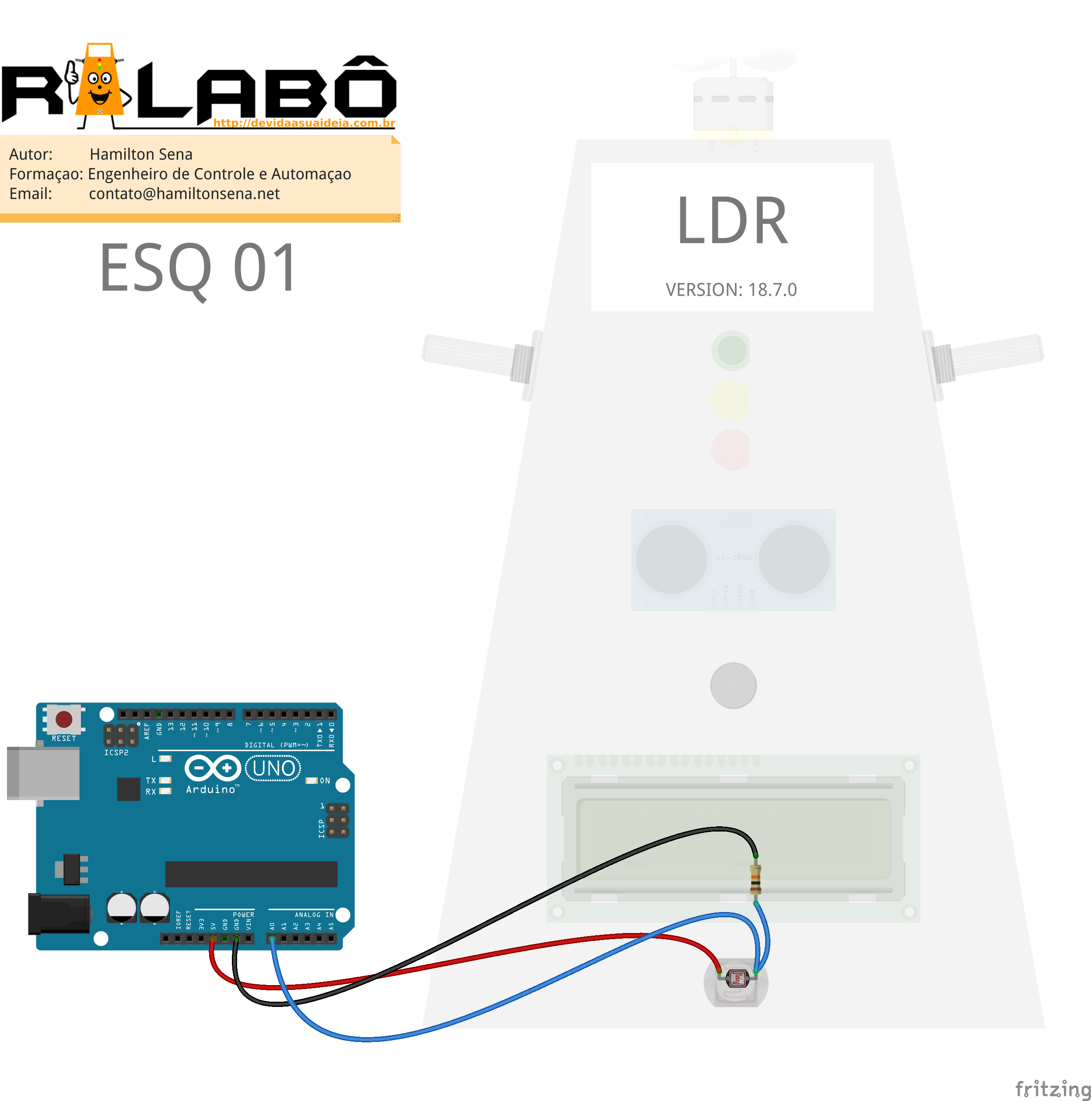

Circuitos Envolvidos

Pinagem

Conexões no Ralabô

COMPONENTE	DESCRIÇÃO	PINO ARDUINO
LED	VERMELHO	9
LDR		A0

Sketch

/*
Ralabô
Exemplo: Sensor de Luz - LDR

Nesse exemplo vamos ler um sensor LDR usando a entrada analógica. Será exibido um exemplo de funcionamento de uma fotocélula, onde ao escurecer será aceso o LED, como acontece na luz da rua.
*/

int ledPin   = 9;   //Led no pino 1 - LED da placa
int ldrPin   = A0;  //LDR no pino analógico A1
int ldrValor = 0;   //Valor lido do LDR

void setup() {

    pinMode(ledPin,OUTPUT); //define LED como Saída

}

void loop() {

    //ler o valor do LDR
    //O valor lido será entre 0 e 1023
    ldrValor = analogRead(ldrPin);

    //se o valor lido for maior que 800, liga o led
    if (ldrValor>= 800){

        digitalWrite(ledPin, HIGH);      //aciona saída

    }else {

        digitalWrite(ledPin,LOW);        //desliga saída
    }

delay(100);

}
